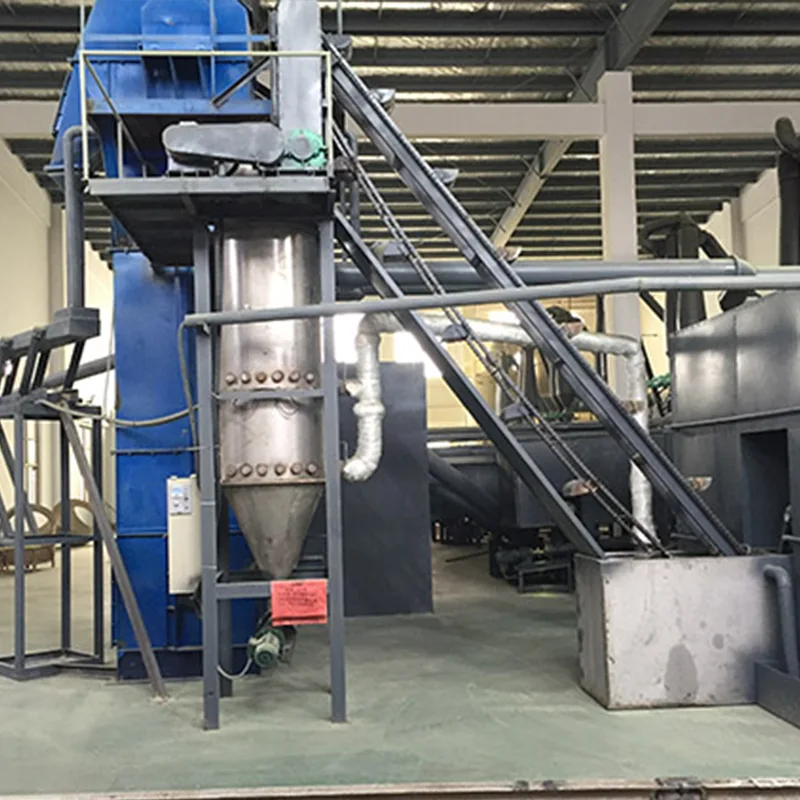

합리적인 TBLS 장비

납축전지 소재 제조산업에서 황산삼염기납(TBLS)은 중요한 첨가제로, 생산 공정에는 반응, 여과, 건조 등 여러 단계가 포함됩니다. 합리적인 TBLS 장비는 TBLS 생산 라인을 위해 특별히 개발된 장비 모니터링 및 제어 시스템입니다.

이 합리적인 TBLS 장비는 Siemens WINCC V7.3SE 산업용 구성 소프트웨어를 핵심 플랫폼으로 사용합니다. PLC를 통해 현장 장치와 통신하여 생산 상태 모니터링, 온도 제어, 모터 제어 및 생산 데이터 기록과 같은 기능을 수행합니다.

중국 공장으로서 산업 자동화 시스템을 통한 장비 제어를 통합하여 합리적인 TBLS 장비가 TBLS 생산 라인 내 안정적인 생산 모니터링 기능을 제공할 수 있도록 하여 핵심 장비의 가동 상황을 중앙에서 관리할 수 있도록 지원합니다.

TBLS 생산 라인 프로세스 개요

1단계: 슬러리 반응

슬러리 반응기를 시작하고 산화납과 물을 정확한 비율로 첨가하고 완전히 혼합합니다. 혼합물은 반응 용기로 펌핑되고, 반응이 완료된 후 함침 용기로 들어갑니다.

2단계: 여과 및 탈수

함침 용기의 TBLS 슬러리는 플레이트 및 프레임 필터 프레스로 펌핑됩니다. 약 1~2시간 정도 여과하면 플레이크가 생기고 물이 제거됩니다.

3단계: 급속 건조

물질은 가스 가열식 열풍로, 플래시 건조기 및 송풍 시스템을 사용하여 건조되어 궁극적으로 흰색 분말의 삼염기 황산납 제품을 형성합니다.

제품 컬렉션

건조된 분말은 Cyclone 1# 및 Cyclone 2#을 통해 수집된 후 포장됩니다.

제어 시스템 구조

장비

Rongsheng 합리적인 TBLS 장비는 완벽한 산업용 모니터링 인터페이스를 제공하여 운영자가 생산 장비의 실시간 작동 상태를 이해할 수 있도록 도와줍니다.

메인 제어 인터페이스

환영 화면

PLC 및 WINCC 시스템의 연결 상태를 표시하여 시스템 시작 중 기본 정보를 제공합니다.

생산현황 화면

장비 작동 상태를 표시합니다.

녹색: 장비 작동 중

회색: 장비 정지됨

주요 생산 매개변수도 표시됩니다.

반응 주전자 온도

플래시 건조 온도

열기로 온도

팬 모터 전류

매개변수 설정 화면

다음을 포함하여 생산 장비 작동 및 매개변수 설정을 제어하는 ​​데 사용됩니다.

온도 조절

모터 제어

펄스 제어

장비 시작/정지 제어

제어 모듈 기능

온도 및 전류 모니터링 모듈

이 영역에는 각 생산 영역의 온도 및 모터 전류 데이터가 표시됩니다.

온도 조절 모듈

각 난방 장치에는 다음과 같은 독립적인 제어 기능이 있습니다.

시작/정지 제어

온도 설정

온도 히스테리시스 보호

예: 플래시 건조 온도가 450°C로 설정되었습니다. 상한 히스테리시스 값 3°C; 하한 히스테리시스 값 2°C

온도가 453°C를 초과하면 시스템이 자동으로 가열을 중단하고 온도가 448°C 이하로 떨어지면 다시 시작됩니다.

모터 제어 모듈

각 모터에는 독립적인 시작 및 정지 버튼이 장착되어 있으며 장비 작동 상태가 표시됩니다.

녹색: 실행 중

빨간색: 중지됨

스크류 컨베이어 제어

보관함 스크류 컨베이어는 다음을 지원합니다.

로컬 제어

원격 제어

컴퓨터 제어

펄스 제어 시스템

EquipmentRongsheng 합리적인 TBLS 장비의 펄스 제어 시스템은 주로 먼지 제거 시스템 제어에 사용됩니다.

펄스는 세 그룹으로 나뉩니다.

12방향 펄스

3방향 펄스

5방향 펄스

매개변수 설정에는 다음이 포함됩니다.

간격 시간: 일반적으로 60초

펄스 폭: 일반적으로 2~3초

기술적 장점: 산업 자동화 제어

PLC와 WINCC 시스템 통합을 통해 생산 장비의 중앙 집중식 모니터링 및 제어가 달성됩니다.

실시간 생산 데이터 모니터링

EquipmentRongsheng 합리적인 TBLS 장비는 편리한 생산 관리를 위해 온도, 전류 및 장비 작동 상태를 기록할 수 있습니다.

경보 시스템

장비가 오작동하면 시스템은 알람 인터페이스에 해당 장비 정보를 표시합니다.

매개변수 액세스 제어

시스템은 사용자 이름과 비밀번호 액세스 제어를 사용하여 중요한 생산 매개변수의 보안을 보장합니다.
