제품 설명

생산 기술의 끊임없이 진화하는 환경에서 앞서 있어야합니다. 최신 장비가 필요합니다. 새로운 Red Lead Production Line 장비는 최고 수준의 성능, 신뢰성 및 효율성을 충족하도록 설계되었습니다. 이 고급 시스템은 수많은 산업 응용 분야의 중요한 구성 요소 인 Red Lead의 생산에 맞게 조정되었습니다. 아래에서는이 최첨단 장비의 주요 기능 및 사양에 대한 자세한 개요를 제공합니다.

Red Lead 생산 라인은 바튼 용광로, 과립 화 및 깊은 산화 및 이동 침대의 빠른 냉각과 관련된 새로운 공정을 활용합니다. 움직이는 침대 소성 및 빠른 냉각 공정을 사용하여 고체 입자는 조밀 한 상태에서 연속적으로 아래쪽으로 이동하여 충돌과 강렬한 마찰을 피하여 매우 낮은 파손 속도를 초래합니다. 이동 베드 반응기는 높은 열 관성 및 최소 온도 변동을 가지며 반응 온도 요구 사항을 완전히 충족시킵니다. 이동 침대의 재료 거주 시간은 길고 균일하여 긴 반응 시간을 보장합니다. 재료와 핫 연도 가스 사이의 역류 열 교환은 배기 온도를 제어하여 열 에너지를 효율적으로 사용하고 간단한 시스템을 유지합니다. 침대 내에서, 재료는 점차 저온에서 고온으로 점차적으로 이동 한 다음 저온으로 돌아가 납 증기의 생성을 제거합니다. 전기 용광로 방법과 비교 하여이 공정은 에너지의 30% 만 소비하며 원래 공정의 20% 만 소비합니다.

리드 상태 변환 :

(1) 1 번 전해질 리드의 용융 먼저, 작업자는 1 번 전해질 리드를 납 공급 기계에 배치하여 녹기를 위해 납 용융 용광로에 넣습니다 (이 과정은 간헐적 인 생산이며, 공급주기는 10-12 분, 매번 52kg의 재료가 공급됩니다). 납 용융 용광로는 약 480 ℃로 가열된다 (납 용융 공정은 전기적으로 가열). 전해질 납은 액체로 녹아 밀봉 된 파이프를 통해 분말 제조 용광로로 흐릅니다. 납 용융 공정이 완전히 밀봉되고, 납 연기가 발생하지 않으며, 모든 재료가 전달되며, 리드 슬래그는 생성되지 않습니다.

(2) 액체 납 분말 및 먼지 수집기 수집 납 분말은 납산 배터리 플레이트를 제조하는 활성 재료입니다. 표면에 PBO 층이있는 금속 납의 가루 물질입니다. 특정 열 산화 공정을 통해 순수한 납에 의해 형성됩니다. 납 용융 용광로의 액체 납은 용광로로 들어가서 원심력으로 교반하고 고속으로 회전하여 약 450-480 ° C의 온도를 유지합니다. 음압 하에서, 외부 공기가 용광로로 끌려갑니다. 임펠러의 회전은 납과 공기가 서로 접촉하여 원하는 산화 정도로 미세한 납 분말을 생성하도록합니다. 납 액체의 표면의 납은 산화 납으로 산화되어 쉽게 떠 다니는 비중이 낮은 가루 물질 (소량의 납을 함유 함). 이어서, 초기 산화 된 납 분말은 2 차 사이클론 분리기 및 백 필터 덕트를 통해 혼합 오거를 통해 운반되며, 여기서 펠릿 화 된 다음 산화 용광로로 보냅니다. 이 생산 라인은 사이클론 및 백 필터 유닛에서 유도 된 초안 팬을 특징으로합니다. 납 분말 기계, 먼지 수집기 및 산화 용광로는 모두 음압하에 작동합니다. 이 공정은 사이클론 분리기 및 백 필터에 의해 캡처 된 리드 퓨트를 생성하고 초기 산화 된 납 분말과 함께 저장 사일로로 운반됩니다.

빨간색 리드 프로덕션의 주요 프로세스 매개 변수 :

1) 납 용해 용광로 온도는 정상 생산 동안 530 ℃로 설정된다.

2) 분쇄 용광로 온도는 430-540 ° C 사이에서 제어되고, 전류는 19-30a 사이에서 제어되며, 유도 된 초안 전류는 9-14A 사이에서 제어된다. 온도와 댐퍼는 실제 조건에 따라 그에 따라 조정해야합니다. 분쇄 용광로 퍼지 분말의 PB%는 10% 미만을 제어해야합니다.

3) 과립 드럼은 20 분 이상 작동해야하며 입자 크기는 12-18 메쉬 사이에서 제어해야합니다. Huarong Machinery Co., Ltd.

Huarong Machinery Co., Ltd., Jiangsu Province, Jingjiang Industrial Park.

4) 폐쇄 이동 침대 산화 용광로의 정상적인 생산 중에, 연소 챔버 온도는 천연 가스 용광로의 경우 600-950 ℃, 전기 용광로의 경우 400-750 ℃ 사이에서 제어된다. 이동 침대의 상부, 중간, 하부 및 하위 저하 섹션의 온도는 다음과 같이 제어됩니다.

상부 단면 연도 가스 흡입구 온도 : 360-530 ° C, 상부 산화 온도 : 420-530 ° C; 중간 단면 연도 가스 흡입구 온도 : 360-530 ° C, 중간 섹션 산화 온도 : 400-500 ° C; 하부 단면 연도 가스 흡입구 온도 : 400-530 ° C, 하부 산화 온도 : 400-500 ° C; 저하 단면 연도 가스 흡입구 온도 : 340-510 ° C, 하강 단면 산화 온도 : 340-510 ° C. 각 섹션의 온도는 주로 산화 온도를 기준으로합니다. 완제품 방전 유량은 3.4 kg/m에서 제어됩니다.

생산 공정은 다음과 같이 설명됩니다. No. 1 전해질 리드는 수동으로 컨베이어 벨트에 배치되고 납 용융 용광로에서 녹습니다 (이 과정은 10-12 분, 충전당 52kg의 공급주기와 함께 간헐적입니다). 용융 용광로는 약 480 ° C로 가열됩니다 (전기 가열은 납 용융 과정에서 사용됩니다). 전해질 납은 액체 상태로 녹고 (미량의 납 슬래그가 생성됨) 밀봉 된 파이프 라인을 통해 후속 바톤 분쇄 용광로로 흐릅니다. 납 용융 과정은 완전히 밀폐되어 납 연기 나 먼지가 발생하지 않습니다. 모든 재료는 완전히 전송됩니다. 분쇄 용광로 후에 롤러 구조기가 추가됩니다. 납 분말이 과립 화기로 들어 오면, 소량의 중성수가 자동으로 첨가되어 후속 소결 및 산화 공정에 대한 바인더 역할을하여 산화 용광로의 부압을 유지합니다. 실온에서, 분쇄 공정에 의해 생성 된 입자 화 된 납 물질은 입 조산기로부터 지속적으로 배출되고 소결 및 산화 용광로에 자동으로 공급된다. 드럼 입력기에는 완전히 밀봉되어 자동 공급 (물 첨가) 장치가 장착되어 있습니다. 가스 수집기가 위에 설치되어 있습니다. 생성 된 납 먼지 배기 가스 배출은 백 필터로 수집 및 처리됩니다. 유지 된 납 먼지는 분쇄 공정으로 되돌아 가고 배기 가스는 배기 스택을 통해 배출되기 전에 물 스프레이로 처리됩니다. 분쇄 용광로, 산화 용광로, 크러셔 및 포장 섹션에 의해 생성 된 배기 가스는 백으로 처리됩니다. 그런 다음 유지 된 납 먼지는 드럼 과립 화 섹션으로 전달되어 고효율 먼지 수집기로 처리되어 분쇄 용광로로 돌아갑니다. 그런 다음 배기 가스는 물 스프레이 시스템으로 들어갑니다. 백 필터로 처리 된 유지 된 리드 퓨트 먼지는 분쇄 용광로 및 포장 섹션으로 되돌아 가고 배기 가스는 물 스프레이 시스템으로 들어갑니다.

1. 바튼 밀링 섹션

일련 번호	장치 이름	단위 수	장치 매개 변수	제조업체	주목	치수	무게	힘
1	리드 카트 대형 / 작은 조합	4	Q235 프레임, 10# 채널 스틸, 플랫 플레이트 10mm	후아롱	NSK 베어링 (6206/6207), 유니버설 모터 (2 차 에너지 효율), 구마 오 감속기 (BWD1-59-Y0.75-CZ) (BWD31-731-Y0.75-CZ)	220010001400	0.8T/세트	0.75kW/단위
2	녹는 용광로를 납하십시오	4	용광로 코어 310S 스테인리스 스틸, 두께 12mm, 쉘 3mm, 퍼니스 커버 12mmq235, 가열 튜브 310Sφ16mm*1.5mm, 절연 층 300mm	후아롱	내부 가열 및 외부 가열, 장비 설계 온도는 0-550 ℃이며 온도 센서가 장착되었습니다	130011001650	1.5T/세트	외부 18kw/단위 내부 24kw/단위
3	Busφ1380	4	310S 스테인리스 스틸, Barrelφ12mm 304 스테인리스 스틸, Bottommerφ80mm, 외부 쉘 Q235 3mm, 절연층 80mm, 메인 샤프트 φ110mm	후아롱	310S 스테인리스 스틸 (1180 ° C의 온도 견적), 유니버설 모터 (에너지 효율 수준 2), NSK 베어링, 장비 설계 온도 범위 0-600 ° C, 온도 센서, 210 rpm 속도가 장착되어 있습니다	270018002550	3.0T/세트	30kW/단위
4	제어 캐비닛	4	박스 바디의 경우 1.5mm 도어 패널의 경우 2.0mm	상하이 하오푸 만	Withplc 및 터치 스크린	8008002000	0.2/단위

2. 과립 섹션

일련 번호	장치 이름	단위 수	장치 매개 변수	제조업체	주목	치수	무게	힘
1	분쇄기	4	스핀들 속도 3900r/분, 분쇄 섬광 320 메쉬, 출력 480kg/h, 출구에서의 공기 부피 2170m³/h (부하 없음), 배출구에서 공기 속도 35m/s (부하 없음)	창즈 후 우한 항공	프레임, 덮개, 보정기, 충격 흡수기, V-BELTC4064	1100580840	1.5T/세트	30kW/단위
2	30kW 모터	4	이차 에너지 효율	글로벌	고패
3	과립 화 기계	4	배럴 SUS304 (6mm), 프레임 16#	후아롱	Dust Chamberq235 (1.5mm)가 장착되어 있습니다. 구마오 감속기 (CZQ350-8-11), Huanqiu 모터 (2 차 에너지 효율)	280012502000	1.4T/단위	7.5kW/단위
4	엘리베이터	1		양고 후 플라스틱 불가사의	탄소강, 체인 금속 버킷 (스테인리스 스틸)	10005006000	2.5T/세트	3kw/단위
5	Skirtconveyor	2	길이 : 9500mm, 너비 (운송 표면) 400mm, 속도 10m/분	양고 후 플라스틱 불가사의	탄소강, PVC 스커트 엣지, 두 개의 호퍼로 완전히 밀봉하고 트로프를 받고 있습니다. 출력 40t/day	9500400500	1.5T/단위	3kw/단위
6	컨트롤 박스 (터치 스크린 포함)	2		상하이 하오푸 만		43010001000	0.1T/단위
7	저장 탱크	1	SUS304 (3mm), 볼륨 1.8m³	후아롱		φ1200*7000	2T/단위

3. 먼지 제거 섹션

일련 번호

장치 이름

단위 수

장치 매개 변수

제조업체

주목

치수

무게

힘

1

72 배그 펄스 먼지 수집기

10

여과 영역 54 5,

먼지 농도 <15g/m³,

효율 99.5%, 박스 Q235 (3mm)

후아롱

펄스 백 포함,

제어 장치,

유유 분리기,

유니버설 모터 (에너지 효율 수준 2),

NSK 베어링 (FC207),

구마오 감속기 (BWD2-43-Y1.5-2p)

2500*1500*3900

2.5T/단위

1.5kW/단위

2

11kW 팬

6

주택 Q235 (4mm)

Nantong Gaonan

수입 및 수출을 포함하여

글로벌 모터 (2 차 에너지 효율)

1000*800*1500

0.4T/단위

11kW/단위

4. 스크리닝 섹션

일련 번호	장치 이름	단위 수	장치 매개 변수	제조업체	주목	치수	무게	힘
1	육각형 체	2	주택 Q235 (3mm), 스크린 SUS304 (10 메쉬, 18 메시)	후아롱	NSK6312, 기계 피트 120603 정사각형 튜브, Huanqiu 모터 (2 차 에너지 효율), 구마오 감속기 (BWD1-59-Y1.5-2p)	3000120 03000	1.5T/세트	1.5kW/단위
2	파쇄기	2	주택 Q235 (12mm), 스크린 SUS304 (12 메시)	후아롱	구마 오 감속기 (BWD3-43-Y2.2-2p), Huanqiu 모터 (2 차 에너지 효율)	1000300400	0.3T/단위	2.2kW/단위
3	홉 따는 기계	20	실린더 Q235 (3mm), 기계 발 L5#, 볼륨 0.15㎡	후아롱		Q159*5000	1.1T/단위
4	제어 상자	2		상하이 하오푸 만	Withplc 및 터치 스크린	43010001000	0.1/단위
5	전달 오거	6	쉘 재료 SUS304, φ133*4.5	후아롱	구마 오 감속기 (BWD2-43-Y1.5-2p), Huanqiu 모터 (2 차 에너지 효율), NSKFC207	φ159*4000	0.8T/세트	1.5kW/단위

5. 소결 섹션

일련 번호	장치 이름	단위 수	장치 매개 변수	제조업체	주목	치수	무게	힘
1	소결 이동 침대	6	실린더 바디 φ650mm, 재료 SUS304 (6mm), 산화 길이 8m, 온도 센서 17 포인트 제어	후아롱	메인 파이프, 가스 밸브, 보정기, 나비 밸브	1200*7500	2.5T/세트
2	유리 로터 플로우터	6	가스	동티 악기 공장		15005001500	0.3T/단위
3	반제품 사일로	6	배럴 Q235 (3mm)	후아롱		φ800*1200	0.3T/단위
4	연료 용광로 용광로	6	쉘 SUS310S (6mm), 가열 튜브 SUS310S, φ12.5*1.5	후아롱		φ400*2500	0.8T/세트	80kW/단위
5	72 배그 펄스 먼지 수집기	6	여과 영역 54 5, 먼지 농도 <15g/m³, 효율성 99.5%, 박스 Q235 (3mm)	후아롱	펄스 백, 컨트롤러, 유유 분리기, 유니버설 모터 (에너지 효율 수준 2), NSK 베어링 (FC207), 구마오 감속기 (BWD2-43-Y1.5-2p)	250015003900	2.5T/단위	1.5kW/단위

일련 번호	장치 이름	단위 수	장치 매개 변수	제조업체	주목	치수	무게	힘
6	11kwfan	6	주택 Q235 (4mm)	Nantong Gaonan	수입 및 수출을 포함하여 글로벌 모터 (2 차 에너지 효율)	10008001500	0.4T/단위	11kW/단위
7	L51 뿌리 송풍기	6	속도 980r/분, 입구 흐름 13.6m³/min, 380V11KW 6 단계 모터가 장착되어 있습니다	산동 루이보	입구 및 출구 머플러 및베이스를 포함합니다	100008001000	1T/단위	15kW/단위
8	냉각 침대	6	배럴 Q235 (6mm)	후아롱		8005001000	0.3T/단위
9	완제품 사일로, 진동 기계	6	배럴 Q235 (6mm)	후아롱		400400500	0.1T/단위
10	컨트롤 캐비닛 (withplc, 터치 스크린)	3		상하이 하오푸 만		4508001850	0.25/단위

일련 번호	장치 이름	단위 수	장치 매개 변수	제조업체	주목	치수	무게	힘
11	나선형 오거	6	주택 Q235, φ89*4.5	후아롱	구마오 감속기 (BWD1-43-Y0.75-2p), Huanqiu 모터 (2 차 에너지 효율)	8008001600	0.3T/단위	0.75kW/단위
12	공급기	2	주택 Q235, φ219615000	후아롱	구마 오 감속기 (BWD3-43-Y2.2-2p), Huanqiu 모터 (2 차 에너지 효율)	40040015000	0.8T/세트	2.2kW/단위
13	저장 상자	1	주택 Q235 (6mm)	후아롱			1T/단위
14	컴퓨터 및 모니터	1		상표

6. 배기 방출 먼지 수집 섹션

일련 번호	장치 이름	단위 수	주목	치수	무게
1	전처리 실	1
2	Q = 75000m3/h	1	차압 디스플레이 및 청소 프로그램 컨트롤러
3	HEPA 필터	27
4	유도 된 초안 팬	1	Q = 75000m3/h, p = 3800pa 가변 주파수 모터, K = 110-132kw
5	테스트 플랫폼	1
6	배기관과 우물 프레임	1	φ1450*4mm H = 18m
7	전자 제어 시스템	1	델타 인버터

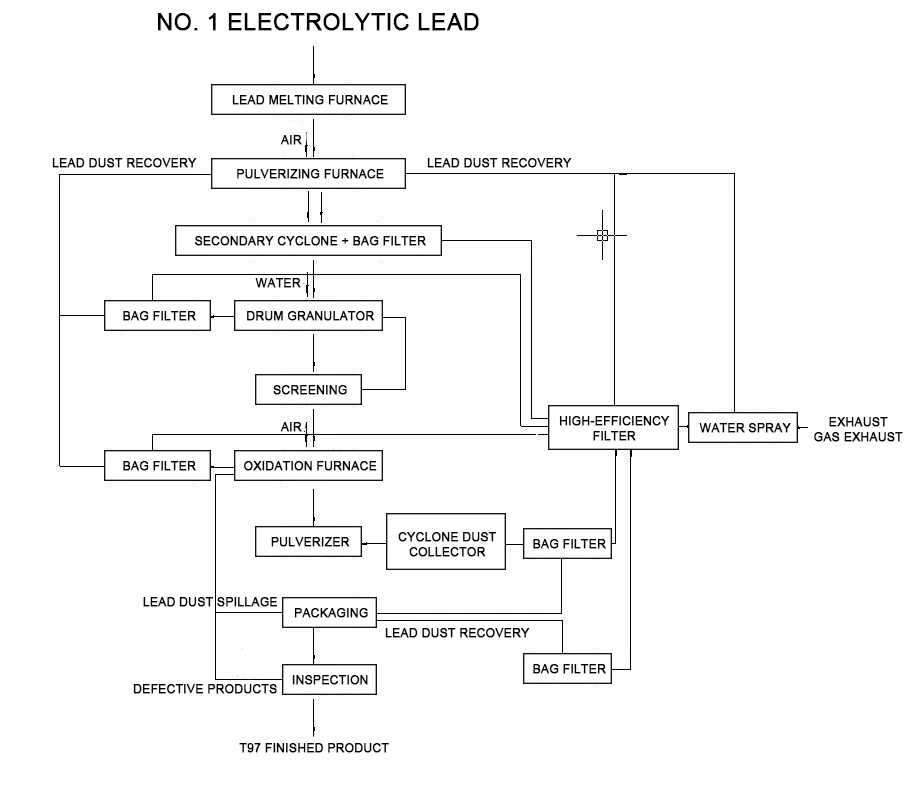

과립 레드 리드 생산 라인 프로세스 :

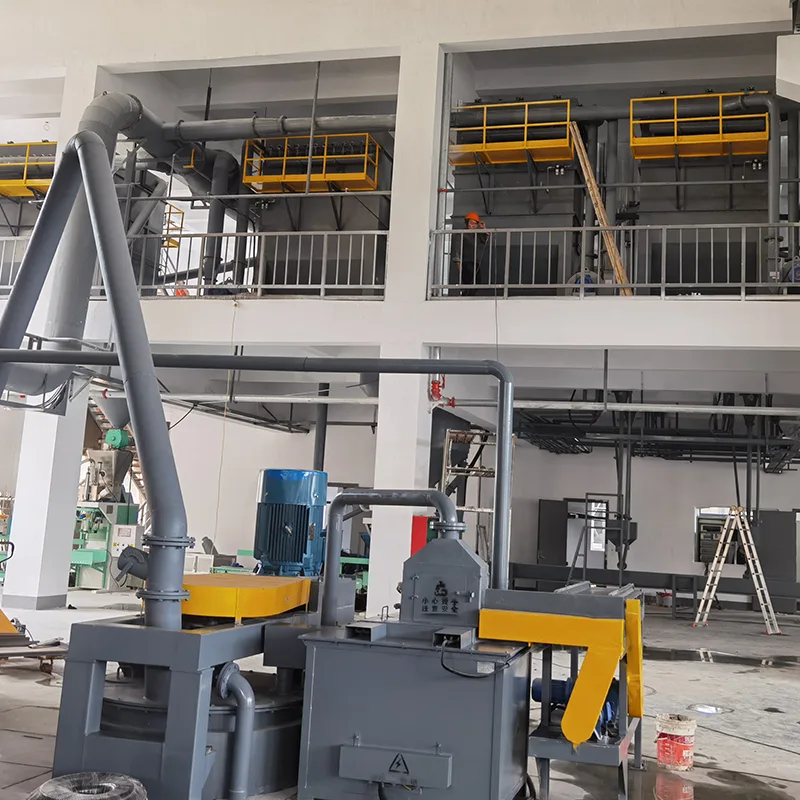

Red Lead Production Line Equipment

과립 분쇄 생산 라인을위한 장비 목록 (특별)

분쇄 섹션

일련 번호	장치 이름	단위 수	장치 매개 변수	제조업체	주목	치수	무게	힘
1	사일로, 나사 컨베이어	2	주택 Q235, φ89*4.5	후아롱	속도 조절 모터	8008001600	0.3T/단위	1.5kW/단위
2	초대형 분쇄기	2	스핀들 속도 3900r/분, 분쇄 섬광 320 메쉬, 출력 480kg/h, 출구에서의 공기 부피 2170m³/h (부하 없음), 배출구에서 공기 속도 35m/s (부하 없음)	Shengzhou, Zhejiang	프레임, 커버, 보상자, 충격 흡수기, 유니버설 모터 (2 차 에너지 효율)	22009001800	1.5T/세트	호스트 22kW/단위 확장 4kW/단위
3	72 배그 펄스 먼지 수집기	2	여과 영역 54 5, 먼지 농도 <15g/m³, 효율성 99.5%, 박스 Q235 (3mm)	후아롱	펄스 백, 컨트롤러, 유유 분리기, 전기 밸브, 유니버설 모터 (에너지 효율 수준 2), NSK 베어링 (FC207), 구마오 감속기, (BWDZ-43-Y1.5-2p)	250015003900	2T/단위	1.5kW/단위
4	18.5kW 팬	2	주택 Q235 (4mm)	Nantong Gaonan	수입 및 수출, 글로벌 모터 (2 차 에너지 효율)	12006001500	0.6T/단위	18.5kW/단위
5.	72 배그 펄스 먼지 수집기	2	여과 영역 54 5, 먼지 농도 <15g/m³, 효율성 99.5%, 박스 Q235 (3mm)	후아롱	펄스 백, 컨트롤러, 유유 분리기, 전기 밸브, 유니버설 모터 (에너지 효율 수준 2), NSK 베어링 (FC207), 구마오 감속기, (BWDZ-43-Y1.5-2p)	150015003900	1T/단위	1.5kW/단위

일련 번호	장치 이름	단위 수	장치 매개 변수	제조업체	주목	치수	무게	힘
6	컨트롤 박스 (Withplc, 터치 스크린)	2		상하이 하오푸 만		43010001000	0.1/단위
7	7.5kW 팬	2	주택 Q235 (4mm)	Nantong Gaonan	수입 및 수출을 포함하여 글로벌 모터 (2 차 에너지 효율)	600600800	0.3T/단위	7.5kW/단위
8	중력 자동 포장 기계	2	포장 용량 : 40-100 백/시간, 계량 범위 : 25kg/백, 계량 정확도 ± 0.2-0.3%, 전원 5.5kW	Wuxi Bangyao	재봉 속도 : 1800rpm, 재봉 두께 : 8mm, 스티치 길이 : 6.5-11mm, 자동 스레드 파괴	200010002500	1.5T/세트	5.5kW/단위
9	별 모양의 피더	4	v = 60-80-, 공기 압력 7236, 유량 3167, 속도 2800r/분	Jiangyin Fuxin		400*800	0.2T/단위	1.5kW/단위
10	저장 탱크	2	SUS304 (6mm), 볼륨 1.8m³	후아롱	배럴 SUS304 (6mm)	φ1800*3000	1.2T/단위

분쇄 생산 라인 프로세스 :

Red Lead Production Line Equipment

New Red Lead Production Line Equipment

새로운 Red Lead 생산 라인 장비를 선택하는 이유는 무엇입니까?

· 최적화 된 성능 : 현대 산업 표준의 요구를 충족시켜 가능한 최고 품질로 Red Lead가 생산되도록합니다.

· 비용 효율적인 : 고급 기능에도 불구하고 장비는 비용 효율적으로 설계되어 투자 수익률이 높습니다.

· 다목적 성 : 전통적인 산업에서 신흥 부문에 이르기까지 광범위한 응용에 적합합니다.

· 지원 및 서비스 : 포괄적 인 지원 및 서비스로 뒷받침되어 사용자가 장기 작업을 위해 장비에 의존 할 수 있습니다.
