제품 설명

Red Lead 생산 라인은 바튼 용광로, 과립 화 및 깊은 산화 및 이동 침대의 빠른 냉각과 관련된 새로운 공정을 활용합니다. 움직이는 침대 소성 및 빠른 냉각 공정을 사용하여 고체 입자는 조밀 한 상태에서 연속적으로 아래쪽으로 이동하여 충돌과 강렬한 마찰을 피하여 매우 낮은 파손 속도를 초래합니다. 이동 베드 반응기는 높은 열 관성 및 최소 온도 변동을 가지며 반응 온도 요구 사항을 완전히 충족시킵니다. 이동 침대의 재료 거주 시간은 길고 균일하여 긴 반응 시간을 보장합니다. 재료와 핫 연도 가스 사이의 역류 열 교환은 배기 온도를 제어하여 열 에너지를 효율적으로 사용하고 간단한 시스템을 유지합니다. 침대 내에서, 재료는 점차 저온에서 고온으로 점차적으로 이동 한 다음 저온으로 돌아가 납 증기의 생성을 제거합니다. 전기 용광로 방법과 비교 하여이 공정은 에너지의 30% 만 소비하며 원래 공정의 20% 만 소비합니다.

장비의 생산 공정에는 바튼 용광로 연속 용융 및 분쇄 공정이 포함 된 다음 과립 화 된 다음, 이동 침대에서 깊은 산화 및 빠른 냉각이 포함됩니다. 움직이는 침대 소성 및 빠른 냉각 공정을 사용하여 고체 입자는 조밀 한 상태에서 지속적으로 아래쪽으로 이동하여 충돌과 강렬한 마찰을 피하여 매우 낮은 파손 속도를 초래합니다. 이동 베드 반응기는 높은 열 관성 및 최소 온도 변동을 자랑하며 반응 온도 요구 사항을 완전히 충족시킵니다. 이동 침대의 재료 거주 시간은 길고 균일하게 분포되어 긴 반응 시간을 보장합니다. 재료와 핫 연도 가스 사이의 역류 열 교환은 배기 온도를 제어하여 열 에너지를 효율적으로 사용하고 간단한 시스템을 유지합니다. 침대 내에서, 재료는 점차 저온에서 고온으로 점차적으로 이동 한 다음 저온으로 돌아가 납 증기의 생성을 제거합니다. 전기 용광로 방법과 비교 하여이 공정은 에너지의 30% 만 소비하며 원래 공정의 에너지 비용의 20% 만 있습니다.

1. 바튼 밀링 섹션

일련 번호	장치 이름	단위 수	장치 매개 변수	제조업체	주목	치수	무게	힘
1	리드 카트 대형 / 작은 조합	4	Q235 프레임, 10# 채널 스틸, 플랫 플레이트 10mm	후아롱	NSK 베어링 (6206/6207), 유니버설 모터 (2 차 에너지 효율), 구마 오 감속기 (BWD1-59-Y0.75-CZ) (BWD31-731-Y0.75-CZ)	220010001400	0.8T/세트	0.75kW/단위
2	녹는 용광로를 납하십시오	4	용광로 코어 310S 스테인리스 스틸, 두께 12mm, 쉘 3mm, 퍼니스 커버 12mmq235, 가열 튜브 310Sφ16mm*1.5mm, 절연 층 300mm	후아롱	내부 가열 및 외부 가열, 장비 설계 온도는 0-550 ℃이며 온도 센서가 장착되었습니다	130011001650	1.5T/세트	외부 18kw/단위 내부 24kw/단위
3	Busφ1380	4	310S 스테인리스 스틸, Barrelφ12mm 304 스테인리스 스틸, Bottommerφ80mm, 외부 쉘 Q235 3mm, 절연층 80mm, 메인 샤프트 φ110mm	후아롱	310S 스테인리스 스틸 (1180 ° C의 온도 견적), 유니버설 모터 (에너지 효율 수준 2), NSK 베어링, 장비 설계 온도 범위 0-600 ° C, 온도 센서, 210 rpm 속도가 장착되어 있습니다	270018002550	3.0T/세트	30kW/단위
4	제어 캐비닛	4	박스 바디의 경우 1.5mm 도어 패널의 경우 2.0mm	상하이 하오푸 만	Withplc 및 터치 스크린	8008002000	0.2/단위

2. 과립 섹션

일련 번호	장치 이름	단위 수	장치 매개 변수	제조업체	주목	치수	무게	힘
1	분쇄기	4	스핀들 속도 3900r/분, 분쇄 섬광 320 메쉬, 출력 480kg/h, 출구에서의 공기 부피 2170m³/h (부하 없음), 배출구에서 공기 속도 35m/s (부하 없음)	창즈 후 우한 항공	프레임, 덮개, 보정기, 충격 흡수기, V-BELTC4064	1100580840	1.5T/세트	30kW/단위
2	30kW 모터	4	이차 에너지 효율	글로벌	고패
3	과립 화 기계	4	배럴 SUS304 (6mm), 프레임 16#	후아롱	Dust Chamberq235 (1.5mm)가 장착되어 있습니다. 구마오 감속기 (CZQ350-8-11), Huanqiu 모터 (2 차 에너지 효율)	280012502000	1.4T/단위	7.5kW/단위
4	엘리베이터	1		양고 후 플라스틱 불가사의	탄소강, 체인 금속 버킷 (스테인리스 스틸)	10005006000	2.5T/세트	3kw/단위
5	Skirtconveyor	2	길이 : 9500mm, 너비 (운송 표면) 400mm, 속도 10m/분	양고 후 플라스틱 불가사의	탄소강, PVC 스커트 엣지, 두 개의 호퍼로 완전히 밀봉하고 트로프를 받고 있습니다. 출력 40t/day	9500400500	1.5T/단위	3kw/단위
6	컨트롤 박스 (터치 스크린 포함)	2		상하이 하오푸 만		43010001000	0.1T/단위
7	저장 탱크	1	SUS304 (3mm), 볼륨 1.8m³	후아롱		φ1200*7000	2T/단위

3. 먼지 제거 섹션

일련 번호

장치 이름

단위 수

장치 매개 변수

제조업체

주목

치수

무게

힘

1

72 배그 펄스 먼지 수집기

10

여과 영역 54 5,

먼지 농도 <15g/m³,

효율 99.5%, 박스 Q235 (3mm)

후아롱

펄스 백 포함,

제어 장치,

유유 분리기,

유니버설 모터 (에너지 효율 수준 2),

NSK 베어링 (FC207),

구마오 감속기 (BWD2-43-Y1.5-2p)

2500*1500*3900

2.5T/단위

1.5kW/단위

2

11kW 팬

6

주택 Q235 (4mm)

Nantong Gaonan

수입 및 수출을 포함하여

글로벌 모터 (2 차 에너지 효율)

1000*800*1500

0.4T/단위

11kW/단위

4. 스크리닝 섹션

일련 번호	장치 이름	단위 수	장치 매개 변수	제조업체	주목	치수	무게	힘
1	육각형 체	2	주택 Q235 (3mm), 스크린 SUS304 (10 메쉬, 18 메시)	후아롱	NSK6312, 기계 피트 120603 정사각형 튜브, Huanqiu 모터 (2 차 에너지 효율), 구마오 감속기 (BWD1-59-Y1.5-2p)	3000120 03000	1.5T/세트	1.5kW/단위
2	파쇄기	2	주택 Q235 (12mm), 스크린 SUS304 (12 메시)	후아롱	구마 오 감속기 (BWD3-43-Y2.2-2p), Huanqiu 모터 (2 차 에너지 효율)	1000300400	0.3T/단위	2.2kW/단위
3	홉 따는 기계	20	실린더 Q235 (3mm), 기계 발 L5#, 볼륨 0.15㎡	후아롱		Q159*5000	1.1T/단위
4	제어 상자	2		상하이 하오푸 만	Withplc 및 터치 스크린	43010001000	0.1/단위
5	전달 오거	6	쉘 재료 SUS304, φ133*4.5	후아롱	구마 오 감속기 (BWD2-43-Y1.5-2p), Huanqiu 모터 (2 차 에너지 효율), NSKFC207	φ159*4000	0.8T/세트	1.5kW/단위

5. 소결 섹션

일련 번호	장치 이름	단위 수	장치 매개 변수	제조업체	주목	치수	무게	힘

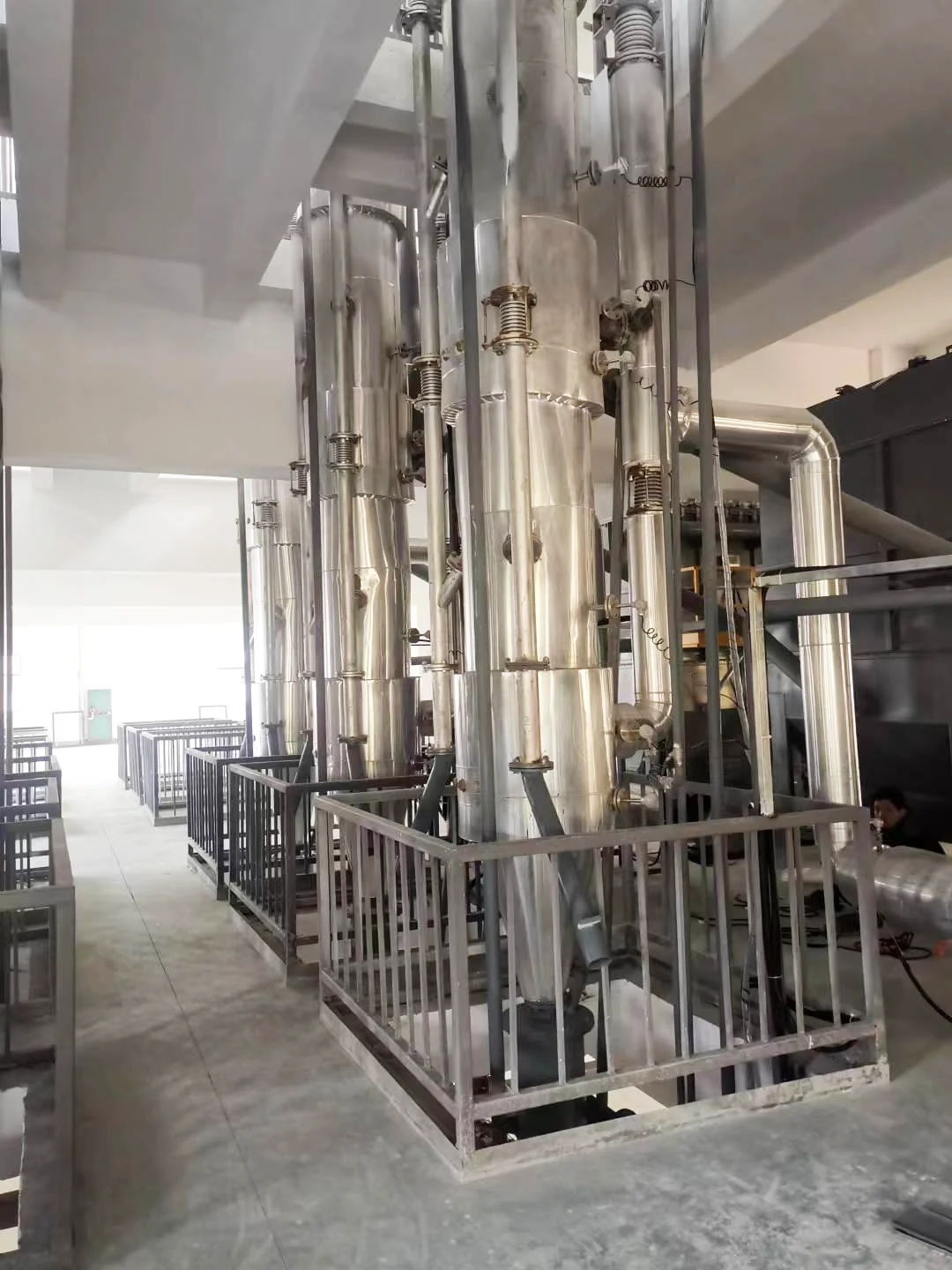

1	소결 이동 침대	6	실린더 바디 φ650mm, 재료 SUS304 (6mm), 산화 길이 8m, 온도 센서 17 포인트 제어	후아롱	메인 파이프, 가스 밸브, 보정기, 나비 밸브	1200*7500	2.5T/세트
2	유리 로터 플로우터	6	가스	동티 악기 공장		15005001500	0.3T/단위
3	반제품 사일로	6	배럴 Q235 (3mm)	후아롱		φ800*1200	0.3T/단위
4	연료 용광로 용광로	6	쉘 SUS310S (6mm), 가열 튜브 SUS310S, φ12.5*1.5	후아롱		φ400*2500	0.8T/세트	80kW/단위
5	72 배그 펄스 먼지 수집기	6	여과 영역 54 5, 먼지 농도 <15g/m³, 효율성 99.5%, 박스 Q235 (3mm)	후아롱	펄스 백, 컨트롤러, 유유 분리기, 유니버설 모터 (에너지 효율 수준 2), NSK 베어링 (FC207), 구마오 감속기 (BWD2-43-Y1.5-2p)	250015003900	2.5T/단위	1.5kW/단위

일련 번호	장치 이름	단위 수	장치 매개 변수	제조업체	주목	치수	무게	힘
6	11kwfan	6	주택 Q235 (4mm)	Nantong Gaonan	수입 및 수출을 포함하여 글로벌 모터 (2 차 에너지 효율)	10008001500	0.4T/단위	11kW/단위
7	L51 뿌리 송풍기	6	속도 980r/분, 입구 흐름 13.6m³/min, 380V11KW 6 단계 모터가 장착되어 있습니다	산동 루이보	입구 및 출구 머플러 및베이스를 포함합니다	100008001000	1T/단위	15kW/단위
8	냉각 침대	6	배럴 Q235 (6mm)	후아롱		8005001000	0.3T/단위
9	완제품 사일로, 진동 기계	6	배럴 Q235 (6mm)	후아롱		400400500	0.1T/단위
10	컨트롤 캐비닛 (withplc, 터치 스크린)	3		상하이 하오푸 만		4508001850	0.25/단위

일련 번호	장치 이름	단위 수	장치 매개 변수	제조업체	주목	치수	무게	힘
11	나선형 오거	6	주택 Q235, φ89*4.5	후아롱	구마오 감속기 (BWD1-43-Y0.75-2p), Huanqiu 모터 (2 차 에너지 효율)	8008001600	0.3T/단위	0.75kW/단위
12	공급기	2	주택 Q235, φ219615000	후아롱	구마 오 감속기 (BWD3-43-Y2.2-2p), Huanqiu 모터 (2 차 에너지 효율)	40040015000	0.8T/세트	2.2kW/단위
13	저장 상자	1	주택 Q235 (6mm)	후아롱			1T/단위

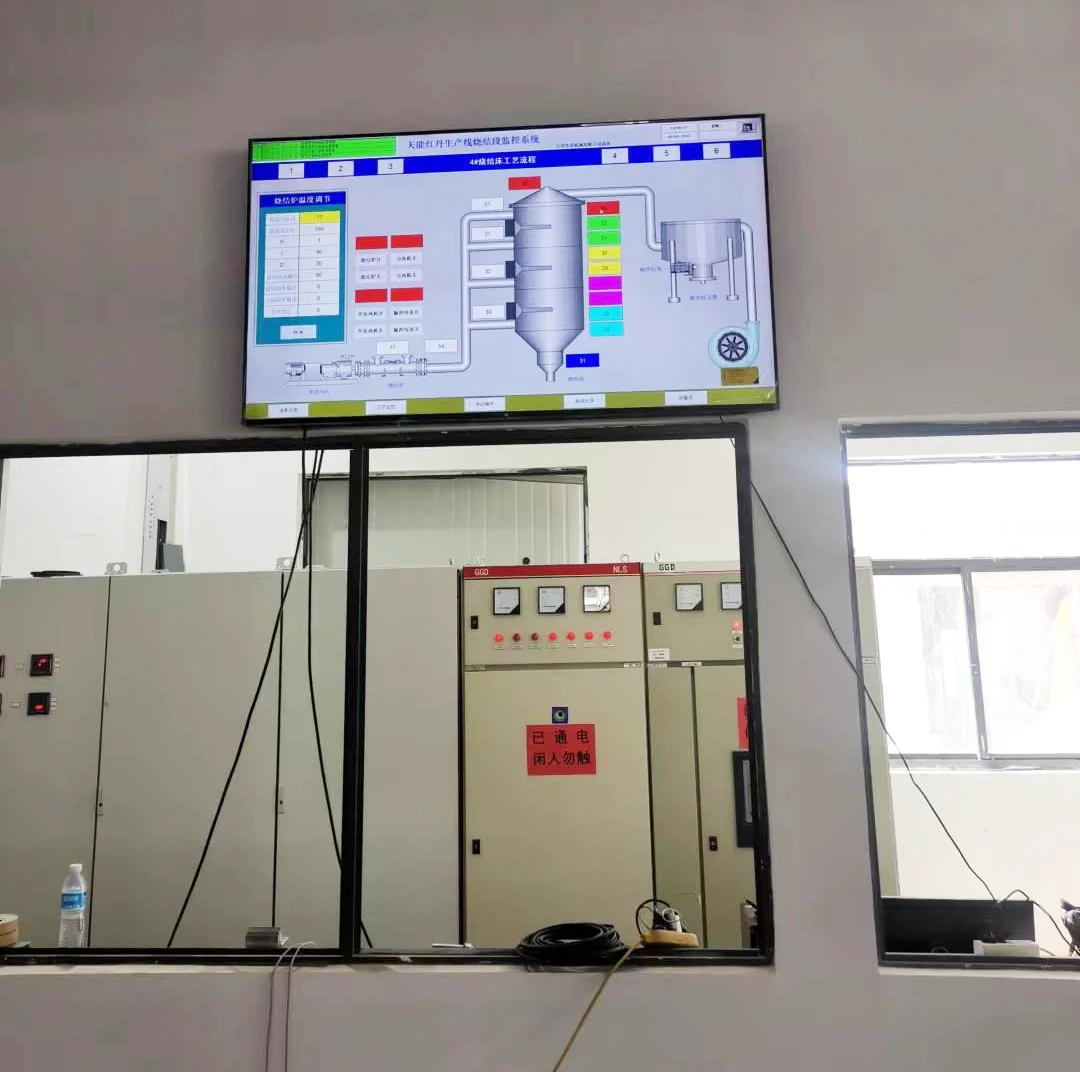

14	컴퓨터 및 모니터	1		상표

6. 배기 방출 먼지 수집 섹션

일련 번호	장치 이름	단위 수	주목	치수	무게
1	전처리 실	1
2	Q = 75000m3/h	1	차압 디스플레이 및 청소 프로그램 컨트롤러
3	HEPA 필터	27
4	유도 된 초안 팬	1	Q = 75000m3/h, p = 3800pa 가변 주파수 모터, K = 110-132kw
5	테스트 플랫폼	1
6	배기관과 우물 프레임	1	φ1450*4mm H = 18m
7	전자 제어 시스템	1	델타 인버터

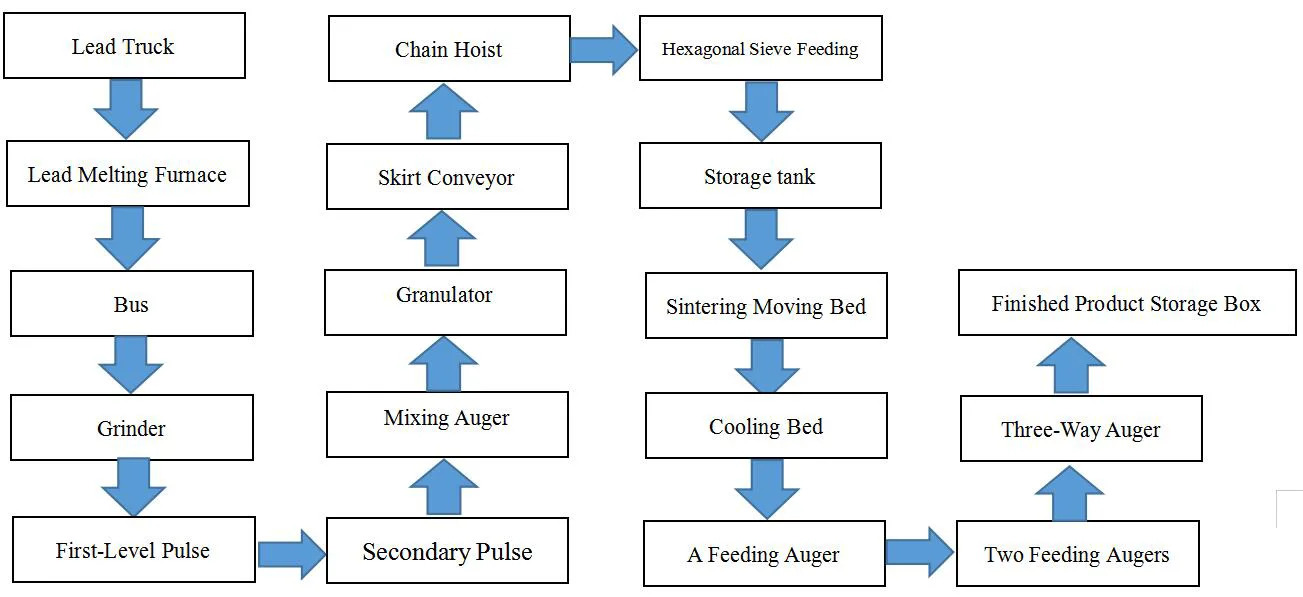

과립 레드 리드 생산 라인 프로세스 :

Red Lead Production Line Equipment

과립 분쇄 생산 라인을위한 장비 목록 (특별)

분쇄 섹션

일련 번호	장치 이름	단위 수	장치 매개 변수	제조업체	주목	치수	무게	힘
1	사일로, 나사 컨베이어	2	주택 Q235, φ89*4.5	후아롱	속도 조절 모터	8008001600	0.3T/단위	1.5kW/단위
2	초대형 분쇄기	2	스핀들 속도 3900r/분, 분쇄 섬광 320 메쉬, 출력 480kg/h, 출구에서의 공기 부피 2170m³/h (부하 없음), 배출구에서 공기 속도 35m/s (부하 없음)	Shengzhou, Zhejiang	프레임, 커버, 보상자, 충격 흡수기, 유니버설 모터 (2 차 에너지 효율)	22009001800	1.5T/세트	호스트 22kW/단위 확장 4kW/단위
3	72 배그 펄스 먼지 수집기	2	여과 영역 54 5, 먼지 농도 <15g/m³, 효율성 99.5%, 박스 Q235 (3mm)	후아롱	펄스 백, 컨트롤러, 유유 분리기, 전기 밸브, 유니버설 모터 (에너지 효율 수준 2), NSK 베어링 (FC207), 구마오 감속기, (BWDZ-43-Y1.5-2p)	250015003900	2T/단위	1.5kW/단위
4	18.5kW 팬	2	주택 Q235 (4mm)	Nantong Gaonan	수입 및 수출, 글로벌 모터 (2 차 에너지 효율)	12006001500	0.6T/단위	18.5kW/단위
5.	72 배그 펄스 먼지 수집기	2	여과 영역 54 5, 먼지 농도 <15g/m³, 효율성 99.5%, 박스 Q235 (3mm)	후아롱	펄스 백, 컨트롤러, 유유 분리기, 전기 밸브, 유니버설 모터 (에너지 효율 수준 2), NSK 베어링 (FC207), 구마오 감속기, (BWDZ-43-Y1.5-2p)	150015003900	1T/단위	1.5kW/단위

일련 번호	장치 이름	단위 수	장치 매개 변수	제조업체	주목	치수	무게	힘
6	컨트롤 박스 (Withplc, 터치 스크린)	2		상하이 하오푸 만		43010001000	0.1/단위
7	7.5kW 팬	2	주택 Q235 (4mm)	Nantong Gaonan	수입 및 수출을 포함하여 글로벌 모터 (2 차 에너지 효율)	600600800	0.3T/단위	7.5kW/단위
8	중력 자동 포장 기계	2	포장 용량 : 40-100 백/시간, 계량 범위 : 25kg/백, 계량 정확도 ± 0.2-0.3%, 전원 5.5kW	Wuxi Bangyao	재봉 속도 : 1800rpm, 재봉 두께 : 8mm, 스티치 길이 : 6.5-11mm, 자동 스레드 파괴	200010002500	1.5T/세트	5.5kW/단위
9	별 모양의 피더	4	v = 60-80-, 공기 압력 7236, 유량 3167, 속도 2800r/분	Jiangyin Fuxin		400*800	0.2T/단위	1.5kW/단위
10	저장 탱크	2	SUS304 (6mm), 볼륨 1.8m³	후아롱	배럴 SUS304 (6mm)	φ1800*3000	1.2T/단위

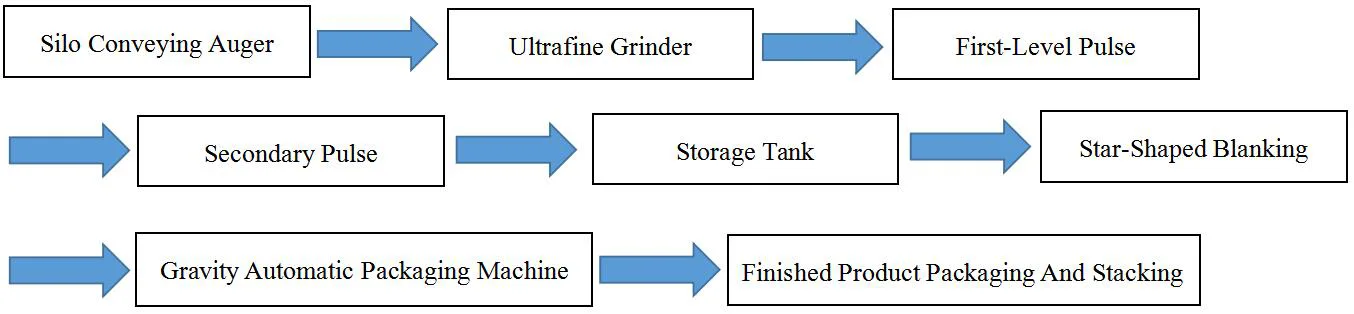

분쇄 생산 라인 프로세스 :

Red Lead Production Line Equipment

경쟁력있는 산업 환경에서 효율적이고 안정적인 생산 장비가 중요합니다. Red Lead Production Line 장비는 최고 수준의 생산 표준을 충족하도록 설계되어 일관된 품질과 최적의 효율성을 보장합니다. 아래에서는이 고급 장비의 주요 기능 및 사양에 대한 포괄적 인 개요를 제공합니다.
