제품 설명

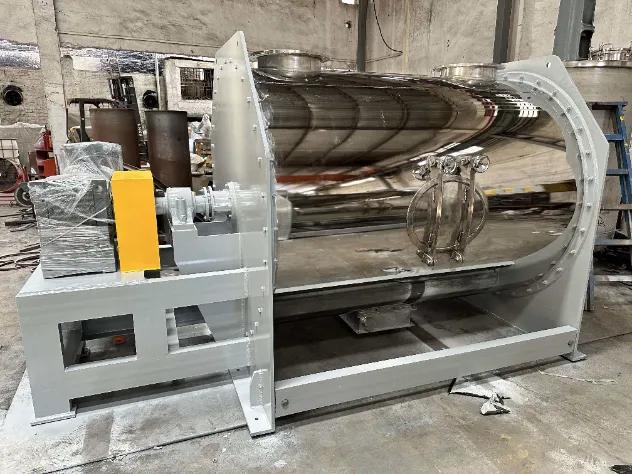

이 수평 쟁기 전단 믹서는 분말, 입상 및 고액 혼합 재료를 위해 설계된 효율적인 혼합 장비입니다. 칼슘-아연 안정제, PVC 첨가제, 건조 모르타르, 화학 원료 및 기타 재료의 혼합 공정에 널리 사용됩니다. 본체는 부식에 강하고 청소가 쉬운 경면 광택 스테인레스 스틸로 만들어졌으며 화학, 건축 자재 및 기타 산업의 위생 및 공정 요구 사항을 완벽하게 충족합니다.

장비는 견고한 강철 프레임을 갖춘 수평 실린더 구조를 채택하여 흔들리지 않고 안정적인 작동을 보장합니다. 변속기 부분은 잘 보호되어 있으며 소음이 적고 유지 관리가 용이하여 연속 및 배치 생산에 적합합니다.

구조 및 핵심 구성

실린더 및 프레임

실린더는 내부와 외부가 경면 광택 처리된 SUS304 스테인리스 스틸로 만들어졌으며 사각지대가 없으며 청소가 쉽습니다. 양쪽 끝 플랜지는 퀵 릴리스 볼트 구조를 채택하여 내부 점검 및 청소가 용이합니다. 프레임은 강도가 높고 안정성이 좋은 도장된 탄소강으로 만들어졌으며 장기간 사용해도 변형이 없습니다. 실린더 상단에 공급 포트를 설정하고, 재료 관찰 및 유지 관리를 위해 측면에 급속 개방형 맨홀을 마련했습니다.

쟁기 샤프트 시스템

여러 세트의 쟁기 모양의 혼합 블레이드가 메인 샤프트에 설치됩니다. 샤프트가 회전하면 쟁기가 재료를 구동하여 방사상 및 축 방향으로 이동하여 순환 혼합 흐름을 빠르게 형성합니다. 쟁기는 수명이 길고 재료에 대한 적응성이 좋으며 축적을 위한 사각지대가 없는 내마모성 재료로 만들어졌습니다.

고속 다지기(옵션)

재료 요구 사항에 따라 설치할 수 있는 실린더 측면의 고속 절단기용 예비 위치입니다. 초퍼는 덩어리진 재료를 절단하고 응집을 해제하며 특히 액체 첨가제와 혼합 공정에 적합합니다. 액체를 신속하게 분무하고 분말로 균일하게 분산시켜 첨가제 응집을 방지하고 혼합 균일성을 향상시킬 수 있습니다.

전송 시스템

메인 드라이브는 모터 + 감속기 직접 연결을 채택하여 전송 효율이 높고 작동이 안정적입니다. 커플링 및 보호 장치가 장착되어 있어 안전하고 신뢰성이 높으며 고장률이 낮습니다. 모터 출력은 다양한 재료 점도 및 혼합 부하 요구 사항을 충족하기 위해 장비 용량에 따라 맞춤화됩니다.

방전 및 보조 구성

실린더 하단에는 대구경 배출 포트가 설정되어 있으며 잔류물이 없고 완전한 배출을 위해 버터플라이 밸브/볼 밸브를 장착할 수 있습니다. 공정 요구 사항에 따라 액체 분사 장치 및 재킷 가열/냉각 구조를 장착하여 혼합 중 분사 및 온도 제어 혼합과 같은 특수 공정을 실현할 수 있습니다.

작동 원리

장비가 작동 중일 때 주축이 쟁기를 구동하여 회전시킵니다. 쟁기는 실린더 벽을 따라 재료를 던져 방사형 및 축류를 형성하여 순환 혼합 흐름을 빠르게 생성합니다. 동시에 재료가 고속 절단기(장착된 경우)를 통과할 때 절단 및 분산되어 재료를 더욱 정제하고 응집체를 제거합니다. 쟁기에 의한 대류혼합과 초퍼에 의한 전단분산의 이중작용으로 단시간에 균일하게 혼합이 가능하며, 혼합시 편석이 잘 발생하지 않아 비중과 입자크기가 다른 재료의 균일한 혼합에 적합합니다.
