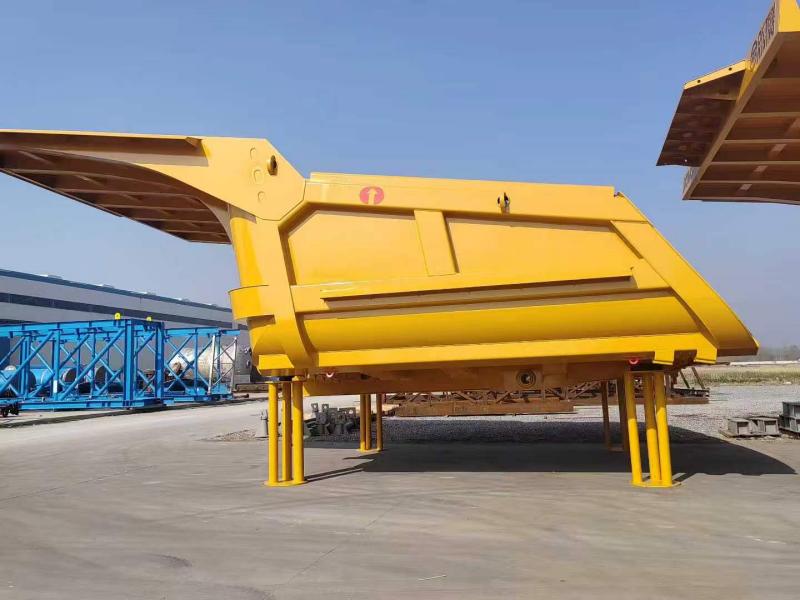

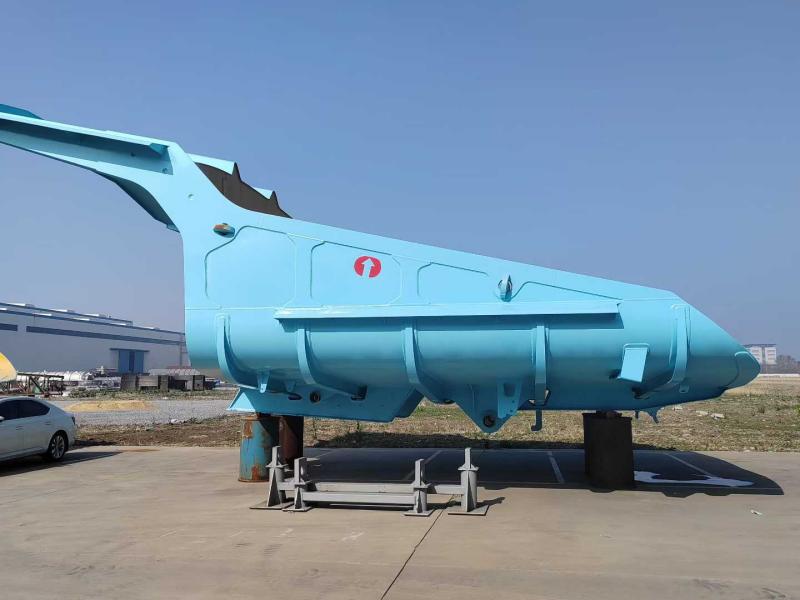

대형 광산 덤프 트럭의 화물 본체

Hongsheng 대형 광산 덤프 트럭 화물차는 광산 현장의 실제적이고 견고한 작동 조건을 기본 전제로 설계되었습니다. 고강도, 내마모성 강판과 유한 요소 분석을 통해 최적화된 구조를 덤프 트럭의 유압 리프팅 시스템과 완벽하게 통합합니다. 전통적인 평평한 바닥 직사각형 디자인에서 벗어나, 이 화물 차체는 연속적인 경사를 특징으로 하는 뒷문이 없는 삽형 프로파일을 채택했습니다. 이 디자인은 이중 등급 NM400/NM450 내마모강의 다층 배열로 보완됩니다. NM450은 미끄럼 마모를 방지하기 위해 바닥 및 고마모 영역에 사용되는 반면, NM400은 낙석의 충격을 흡수하기 위해 충격 영역 및 상단 가드 플레이트에 적용됩니다. 또한, 5개의 세로 리브와 9개의 가로 리브로 구성된 외부 골격 구조와 둥근 아크 전환 디자인이 결합되어 무거운 하중에서 응력을 효과적으로 분산시켜 용접 균열 및 플레이트 변형을 방지합니다.

제품 정의 및 핵심 아이덴티티

대형 광산 덤프 트럭의 Rongsheng Cargo 본체는 무엇입니까?

이는 50톤에서 100톤급 기계식 구동 광산 트럭용으로 특별히 맞춤 제작된 완전히 용접된 모노코크 구조의 로드 베드입니다. 전통적인 뒷문(게이트) 없이 설계된 대형 광산 덤프 트럭의 화물 차체는 "스쿠프" 또는 "불도저" 모양을 활용합니다. 이 기하학적 구조는 들어 올리는 동안 무게 중심을 앞으로 이동시켜 자연스러운 슬라이드 평면을 만듭니다.

주요 신원 표시:

구성: 100% 로봇 + 수동 완전 용입 용접.

기하학: 뒤쪽 꼬리 각도가 올라가는 곡선형 바닥(바나나 스타일).

하드웨어: 통합 암석 배출 가드 및 강화된 피벗 러그.

기술적 장점 및 엔지니어링 우수성

1. "고스트 플로어" 경사형 디자인(캐리백 제로)

전 세계 광산 현장에 대한 엔지니어링 분석에 따르면 표준 직사각형 몸체는 사이클당 최대 3~5톤의 끈적끈적한 물질을 보유하는 것으로 나타났습니다. Rongsheng은 평평한 바닥을 제거하여 이 문제를 해결했습니다. 대형 광산 덤프 트럭의 화물 본체는 운전실 가드에서 후면 팁까지 13도 연속 상승이 특징입니다. 이 "라이브 플로어" 효과는 중력 가속도를 활용합니다. 호이스트가 맞물리면 하중이 파손되어 한 동작으로 미끄러집니다. 더 이상 땅을 파거나 얼어붙은 하중에서 망치를 휘두를 필요가 없습니다.

2. 재료 과학: NM400 대 NM450 전략적 레이어링

올바른 강종을 선택하는 것은 충격 인성과 순수 마모 수명의 균형을 맞추는 것입니다. -1. 우리는 전체 단위에 단일 등급을 사용하지 않습니다. 우리는 "Bi-Grade" 전략을 활용합니다.

바닥 및 하부 측벽(높은 마모): 뛰어난 미끄럼 내마모성을 위해 NM450이 장착되어 있습니다(경도 420-480 HB).

상부 측벽 및 전면 캐노피(고충격): 탁월한 인성과 용접 안정성을 위해 NM400이 장착되어 있습니다(경도 360-440 HB).

이 조합은 대형 광산 덤프 트럭의 화물 본체가 500kg의 바위가 떨어지는 충격을 균열 없이 흡수하는 동시에(NM400) 바닥이 지속적인 운반 끌림을 편향시키도록 보장합니다(NM450).

3. "5-갈비뼈 9-세로" 골격 통합

유한 요소 분석(FEA) 시뮬레이션에 따르면 응력 파괴는 일반적으로 바닥과 보강재 사이의 용접 이음매에서 발생하는 것으로 나타났습니다. 따라서 단순히 크로스 멤버를 평판에 용접하는 것이 아니라 지지 구조를 쉘에 통합합니다. 외부 "세로 5개 및 십자가 9개" 격자 디자인은 트러스 역할을 합니다. 이는 전체 섀시 레일에 걸쳐 60톤 이상의 적재 질량을 분산시켜 경쟁사 제품에서 흔히 발생하는 "바나나 껍질" 변형을 방지합니다.

주요 특징 및 기능적 디자인

최적화된 암석 처짐 형상

전면 캐노피는 45도 각도로 바깥쪽 및 위쪽으로 확장됩니다. 이는 대형 광산 덤프 트럭의 화물 본체에 두 가지 중요한 기능을 제공합니다.

보호: 운전실 지붕과 앞 유리에서 바위의 방향을 바꿔줍니다.

볼륨 확장: 무게 중심을 위험하게 높이지 않고도 타격 능력을 증가시킵니다.

강화된 테일 임팩트 존

후면 가장자리에는 두 배 두께의 NM450 마모 스트립이 장착되어 있습니다. 백 드래그(덤핑 패드를 청소하는 일반적인 방법) 중에 표준 본체가 휘어집니다. 강화된 테일은 선형 형태를 유지하여 테일게이트(장착된 경우)가 제대로 밀봉되도록 합니다.

기술 데이터 시트(사양)

60톤급 대형 광산용 덤프트럭 화물차 표준사양 . 다른 페이로드에 대한 맞춤형 엔지니어링이 가능합니다.

중장비 채굴 솔루션을 위해 Rongsheng을 선택하는 이유는 무엇입니까?

자본 장비 공급업체를 선택하는 것은 전략적 결정입니다. Jiangsu Rongsheng Import And Extract Co., Ltd.는 "기술 야금 지원"을 통해 차별화됩니다. 우리는 무역 회사가 아닙니다. 우리는 엔지니어입니다.

금속공학적 우위: 당사의 모회사는 산화납 및 중공업 처리(산화납 생산 장비, 열 엔지니어링)를 전문으로 하기 때문에 강철의 고온 응력 및 결정 구조 변화에 대한 본질적인 이해를 보유하고 있습니다. 우리는 이 "열 스트레스 논리"를 트럭 차체 용접에 적용하여 HAZ(열 영향 구역)를 최소화합니다.

맞춤형 제작: 우리는 "일률적인" 재고를 유지하지 않습니다. 대형 광산 덤프 트럭의 각 화물 본체는 기존 차량(CAT, Komatsu, BelAZ 또는 XCMG)의 특정 섀시 장착 지점(피벗 핀 및 사다리 프레임)과 일치하도록 역설계되었습니다.

구조적 무결성에 대한 보증: 우리는 메인 바닥판의 균열에 대한 표준 구조적 보증을 제공합니다. 이는 용접 후 응력 완화 열처리에 대한 증거입니다.

회사 프로필 및 글로벌 입지

Jiangsu Rongsheng Import And Extract Co., Ltd.는 중공업 분야에 깊은 뿌리를 두고 있습니다. 회사는 복잡도가 높은 산화납 생산 라인(배터리, 유리, 세라믹 부문)을 시작으로 '중량물 취급' 전문성을 광산 물류 부문으로 확장했습니다.

우리의 핵심 역량:

R&D 초점: 내마모성 철강 분야에서 10년 이상 경력을 쌓은 수석 엔지니어가 주도합니다.

글로벌 서비스: 최초 설치 시 현장 기술 지침을 제공합니다.

품질 최우선: 대형 광산 덤프 트럭의 모든 화물 차체는 샌드블라스팅 및 페인팅 전에 자분 입자 검사(MPI)를 거쳐 표면 아래 용접 결함을 탐지합니다.

화물 및 설치 권장 사항

대형 광산 덤프 트럭 화물 본체의 체적 크기를 고려할 때 일반적으로 운송은 플랫 랙 컨테이너 또는 브레이크 벌크 선박을 통해 수행됩니다.

사전 조립: 본체가 단일 단위로 용접됩니다.

표면 처리: 2액형 에폭시 프라이머(해상 화물 부식 방지) + 폴리우레탄 탑 코팅(UV 저항).

현장 설치: 우리 팀은 새 본체의 비틀림을 방지하기 위해 호이스트 실린더 정렬에 대한 볼트 연결 지침을 제공합니다.

자주 묻는 질문(FAQ)

Q: 화물 본체를 다른 브랜드의 트럭 섀시(예: Komatsu HD785)에 장착할 수 있습니까?
답: 그렇습니다. Jiangsu Rongsheng Import And Extract Co., Ltd.는 브랜드에 구애받지 않도록 대형 광산 덤프 트럭의 화물 본체를 설계합니다. 올바른 장착 서브 프레임을 제작하려면 원래 섀시 치수(피벗 핀 직경, 사다리 프레임 폭, 호이스트 실린더 스트로크)가 필요합니다.

Q: 게이트가 있는 본체와 게이트가 없는 스쿠프 본체 중에서 어떻게 선택합니까?
A: 고운 모래나 골재를 운반하는 경우 게이트는 더미의 "톱니"를 방지합니다. 폭파된 암석이나 철거 잔해를 운반하는 경우 당사의 표준 게이트리스 스쿠프 설계는 더 높은 덤프 속도를 제공하고 게이트 유지 관리가 필요하지 않습니다. 귀하의 재료 밀도에 따라 조언해 드리겠습니다.

Q: 맞춤형 사양의 대형 광산 덤프 트럭 화물차의 리드타임은 얼마나 됩니까?
A: 표준 본체에는 30~45일이 소요됩니다. 맞춤형 제작(도면 검토 및 패턴 제작 포함)에는 45~60일이 소요되며 해상 운송 시간도 소요됩니다.

Q: 라이너 볼트를 제공합니까?
답: 그렇습니다. 우리는 컵 사각 헤드 라이너와 진동 완화용 고무 와셔를 포함한 완전한 하드웨어 키트를 공급하여 NM450 라이너가 메인 바닥 플레이트에 단단히 고정되도록 합니다.

엔지니어링 지원팀에 문의

현재 장비에 특정 탑재량 요구 사항이나 마모 패턴이 있습니까?

우리에게 연락하세요/ 우리 엔지니어링 부서강소영성수출입유한회사우리는 특히 귀하의 광산 현장 조건에 맞게 대형 광산 덤프 트럭 화물 본체에 대한 유한 요소 분석(FEA) 마모 예측을 제공합니다.
