열공학에서 광산용 트럭 차체까지: 응력 제어를 통해 용접 균열을 해결하는 이유

대형 광산용 덤프트럭 차체가 파손될 경우 철판 중앙에서 균열이 시작되는 경우는 거의 없습니다. 이는 용접 이음부, 특히 열 영향부에서 시작됩니다.

채굴 문제는 아닙니다. 그것은 야금 문제입니다.

그리고 이는 우리가 10년 넘게 광산이 아닌 고온 응력과 결정 구조 변화가 일상적인 엔지니어링 현실이 되는 산화납 생산 라인에서 해결해 온 문제입니다.

간과된 근본 원인

광산 트럭 차체의 대부분의 구조적 결함은 과부하 또는 거친 운반 도로로 인해 발생합니다. 그러나 현장 실패에 대한 우리의 분석은 다른 이야기를 말해줍니다.균열은 최대 기계적 부하 지점이 아닌 HAZ에서 시작됩니다.

이것은 추측이 아닙니다. 이는 매일매일 고온 스트레스 사이클을 처리하는 장비를 설계하는 수년간의 열 엔지니어링 작업에서 비롯됩니다.

우리는 광산 장비 제조업체로 시작한 것이 아닙니다. 그러나 우리는 열과 스트레스를 받으면 강철에 어떤 일이 일어나는지 이해합니다. 그리고 그 이해가 이제 우리가 구축하는 방식을 주도합니다.대형 광산 덤프 트럭 본체.

단일 제품 라인: 50~100톤급 트럭 차체

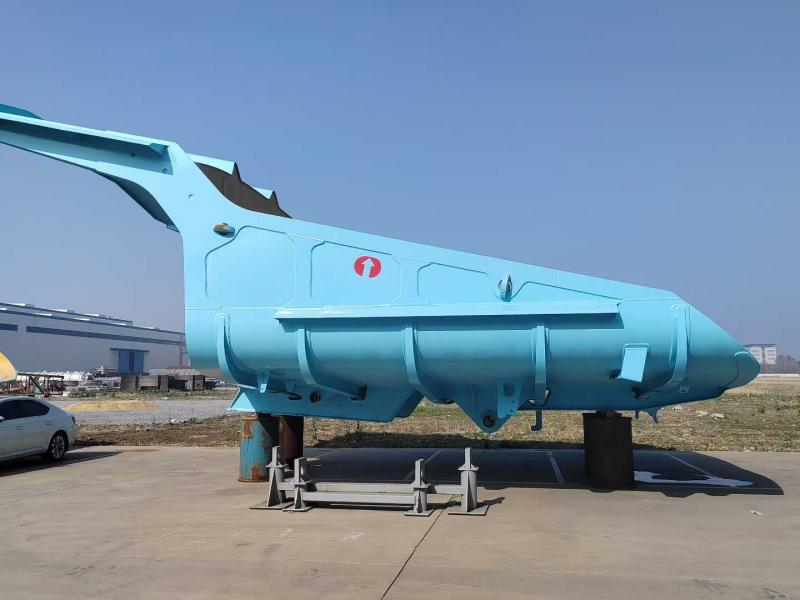

우리는 현재 대형 광산 덤프 트럭 차체를 생산하고 있습니다.50톤에서 100톤까지 기계식 구동 채굴 트럭, Caterpillar, Komatsu, BelAZ 및 XCMG를 포함한 주요 섀시 플랫폼을 다룹니다.

주요 사양:

• 바닥 플레이트: 16–20mm NM450 + 10mm 웨어 라이너
• 측면 플레이트: 10~12mm NM400
• 누적 용량(SAE 2:1): 35~45입방미터
• 적재 높이: 5~6m 유압 굴삭기 낙하에 최적화됨

전통적인 평평한 바닥 직사각형 몸체와 달리 우리의 디자인은게이트리스, 스쿠프형 프로파일연속적으로 곡선을 이루는 바닥.

왜? 기존의 평평한 바닥은 유지되기 때문에사이클당 점착성 물질 3~5톤— 이는 3~5톤의 페이로드 손실과 수동 청소 노동력을 합친 것입니다.

세 가지 기술 기반

1. 13° 연속 경사("라이브 플로어")

바닥이 계속해서 올라간다.13도운전실 가드에서 후방 팁까지. 호이스트가 맞물리면 중력이 작용합니다. 즉, 하중이 한 동작으로 부서지고 미끄러집니다. 파는 것이 아닙니다. 망치질은 하지 마세요. 반납이 없습니다.

2. Bi-Grade 재료 전략: NM400 + NM450

우리는 몸체 전체에 단일 강종을 사용하지 않습니다. 마모 프로파일은 균일하지 않습니다. 따라서 재료 사양도 균일해서는 안 됩니다.

이 조합은 다음을 처리하도록 설계되었습니다.500kg 이상의 바위높은 곳에서 떨어뜨리는 경우(NM400은 충격을 흡수함) 바닥은 지속적으로 끌리는 마모를 견딜 수 있습니다(NM450은 마모에 강함).

용접 요구사항: NM400은 150°C까지 예열이 필요합니다. NM450은 더욱 엄격한 매개변수 제어를 요구합니다.

3. 세로로 5개, 가로로 9개의 갈비뼈 골격

FEA 시뮬레이션에 따르면 응력 파괴는 일반적으로 바닥과 보강재 사이의 용접 이음매에서 시작됩니다. 우리의 대응: 지원 구조를 셸에 통합합니다.

외부"세로 5개, 교차 9개" 격자 디자인트러스 역할을 하며 분배합니다.60톤 이상전체 섀시 레일에 걸친 하중 질량. 이는 경쟁사 제품에서 흔히 발생하는 "바나나 껍질" 휘어짐을 방지합니다.

추가적인 기능적 디자인 요소

45° 각도의 전면 캐노피:두 가지 목적 - 운전석에서 떨어지는 바위의 방향을 바꾸는 것과 무게 중심을 올리지 않고도 타격 능력을 높이는 것입니다.

강화된 후면 가장자리:두 배 두께의 NM450 마모 스트립이 장착되어 있습니다. 광산 현장은 일반적으로 덤프 패드를 청소하기 위해 백 드래그합니다. 이 디자인은 후면 가장자리 변형을 방지하고 테일게이트가 장착된 경우 적절한 밀봉을 유지합니다.

품질 관리 + 글로벌 배송

모든 신체가 겪는다자분탐상검사(MPI)표면 아래 용접 결함을 감지하기 위해 샌드블라스팅 및 페인팅 전에. 용접 후 응력 완화 열처리가 표준입니다.

해운:단일 유닛 용접 구조. 플랫 랙 컨테이너 또는 브레이크 벌크 용기. 2액형 에폭시 프라이머(해상 화물용 부식 방지)와 폴리우레탄 탑 코팅(UV 저항성).

현장 지원:최초 설치를 위한 기술 지침을 제공합니다.

이것이 중요한 이유

광산업은 마모판과 구조 수리에 수백만 달러를 지출합니다. 그러나 대부분의 지출은 근본 원인이 아닌 증상을 해결합니다.

우리는 중장비 광산용 덤프 트럭 본체를 단순한 강철 상자가 아닌 열 기계 시스템으로 접근합니다. 산화납로의 열 응력을 제어하는 ​​동일한 엔지니어링 원칙이 이제 운재로 충격 하중을 받는 용접 이음새에도 적용됩니다.

문제는 강철이 마모된다는 것이 아닙니다. 용접 이음새가 먼저 실패한다는 것입니다. 그리고 그것은 근본적으로 열 스트레스 문제입니다.

우리는 우연히 지난 10년 동안 이 문제를 해결하는 방법을 배우면서 보냈습니다.
