펌프 모델 코드를 이해하는 방법은 무엇입니까? DG, D, CQ 및 기타 원심 펌프 시리즈 가이드

산업용 펌프를 선택할 때 엔지니어와 구매팀은 종종 DG, D, CQ, CD 및 기타 문자 조합과 같은 모델 코드를 접하게 됩니다.

많은 구매자에게 이러한 문자는 단순한 제품 이름처럼 보일 수 있습니다. 그러나 펌프 모델 코드에는 일반적으로 제품 시리즈, 구조 설계 또는 적용 범주에 대한 유용한 정보가 포함되어 있습니다.

그러나 한 가지 중요한 점은 펌프 모델 문자에 대한 보편적인 명명 표준이 없다는 점에 유의해야 합니다. 제조업체마다 자체 제품 시리즈를 다르게 정의할 수 있습니다. 따라서 펌프 코드의 정확한 의미는 항상 제조사의 기술문서를 통해 확인해야 합니다.

이 기사에서는 DG 시리즈 수평 다단 원심 펌프를 예로 들어 펌프 모델 코드가 일반적으로 어떻게 이해되고 다양한 펌프 시리즈를 구별할 수 있는지 설명합니다.

펌프 모델의 문자는 무엇을 의미합니까?

산업용 펌프 모델은 일반적으로 문자, 숫자 및 기호로 구성됩니다. 문자는 일반적으로 펌프 시리즈 또는 구조 범주를 나타내는 반면, 숫자는 설계 매개변수와 관련된 정보를 제공하는 경우가 많습니다.

예를 들어:

DG 시리즈 수평형 다단 원심 펌프

이 모델에서는:

• DG는 펌프 시리즈를 나타냅니다.
• 제조업체의 명명 규칙에 따라 다음 숫자는 흐름, 수두 또는 단계 수와 같은 설계 매개변수를 나타낼 수 있습니다.

그러나 정확한 의미는 제조업체마다 다릅니다. 구매자는 모델명의 문자만으로 펌프를 판단해서는 안됩니다. 완전한 제품 사양과 기술 문서는 여전히 펌프 선택의 기초입니다.

DG 시리즈 펌프에서 "DG"는 무엇을 의미합니까?

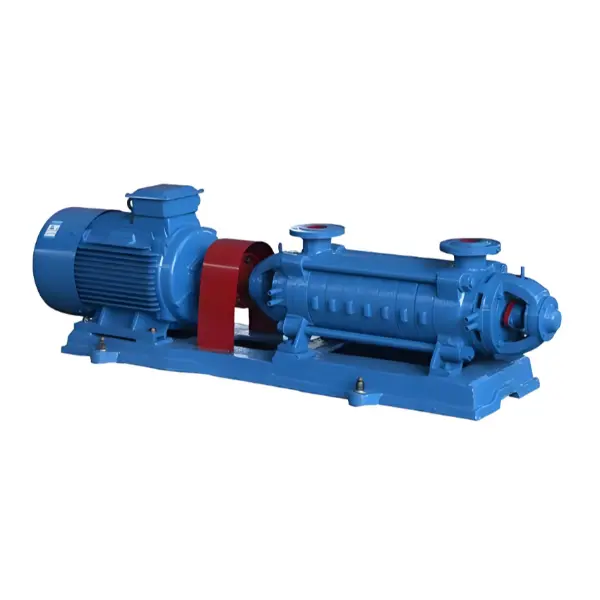

DG 시리즈 수평형 다단 원심 펌프는 수평, 단흡입, 다단 구조를 갖춘 산업용 원심 펌프의 일종입니다.

DG 시리즈 펌프는 일반적으로 다음과 같은 구조적 특성을 포함합니다.

• 수평 설치 디자인
• 단일 흡입 구조
• 다단 임펠러 배열
• 단면 펌프 본체 설계
• 임펠러 및 밸런스 디스크를 포함한 로터 구성 요소

DG 시리즈 펌프는 고체 입자를 포함하지 않고 부식성이 없는 액체를 이송하도록 설계되었습니다.

제품 사양에 따라 적용 가능한 액체 온도 범위는 다음과 같습니다.

-20°C ~ 105°C

입구 압력은 다음과 같아야 합니다.

0.6MPa 미만

펌프 모델의 숫자를 이해하는 방법은 무엇입니까?

문자 외에도 펌프 모델의 숫자도 중요한 정보를 제공합니다.

예를 들어, 일부 다단 원심 펌프 모델은 다음과 같은 형식을 사용할 수 있습니다.

DG46-50×6

이러한 유형의 명명 형식에서는 다음과 같습니다.

• DG — 펌프 시리즈
• 46 - 일반적으로 흐름 표시와 관련됨
• 50 - 일반적으로 단일 단계 헤드 표시와 관련됨
• 6 — 펌프 단계 수

그러나 제조업체마다 다른 이름 지정 방법을 사용할 수 있습니다.

펌프를 선택할 때 다음 사항과 함께 모델 번호를 확인해야 합니다.

• 흐름 요구 사항
• 머리 요구 사항
• 액체 특성
• 작동 온도
• 설치 조건

왜 다른 펌프 시리즈가 있습니까?

산업용 애플리케이션에는 작동 요구 사항이 다릅니다. 제조업체는 일반적으로 펌프 구조, 유압 설계, 밀봉 방법 및 적용 조건을 기반으로 다양한 펌프 시리즈를 개발합니다.

펌프 구조

시리즈마다 다음과 같은 구조가 다를 수 있습니다.

• 수평 또는 수직 디자인
• 단일 스테이지 또는 다단 구조
• 다양한 흡입 배열

각 디자인은 특정 애플리케이션 요구 사항에 맞게 개발되었습니다.

유압 설계

펌프의 내부 유압 설계는 액체 에너지가 전달되는 방식에 영향을 미칩니다.

다단 원심 펌프는 로터에 여러 개의 임펠러를 배치한 반면, 단일 스테이지 펌프는 하나의 임펠러를 사용합니다. 구조적 차이는 특정 시스템에 대해 펌프를 선택하는 방법에 영향을 미칩니다.

샤프트 씰링 설계

펌프 시리즈는 밀봉 배열이 다를 수도 있습니다.

• 기계적 밀봉
• 포장 봉인

적절한 밀봉 구조는 펌프 설계 및 작동 요구 사항에 따라 다릅니다.

DG와 D 시리즈 펌프의 차이점은 무엇입니까?

많은 전통적인 펌프 분류에서 D 및 DG 시리즈 펌프는 수평 다단 원심 펌프 구조와 연관되어 있습니다.

그러나 D와 DG의 정확한 차이는 제조사의 제품 분류에 따라 다릅니다.

단순히 DG가 D보다 우수하거나 D와 DG가 완전히 다른 펌프 유형이라고 가정하는 것은 정확하지 않습니다.

펌프 모델에서 CQ는 무엇을 의미합니까?

DG 시리즈 펌프와 달리 CQ는 모든 펌프 제조업체에서 사용하는 보편적인 약어가 아닙니다.

여러 회사에서 다양한 펌프 설계에 대한 제품 시리즈 코드로 CQ를 사용할 수 있습니다.

CQ 시리즈 펌프를 확인할 때 구매자는 다음을 통해 확인해야 합니다.

• 제조업체 카탈로그
• 제품 사양
• 기술 도면
• 제품 설명

올바른 해석은 제조업체의 자체 분류 시스템에 따라 다릅니다.

올바른 펌프 시리즈를 신속하게 식별하는 방법은 무엇입니까?

펌핑 매체 확인

첫 번째 확인:

• 어떤 액체가 옮겨질까요?
• 고체 입자가 포함되어 있나요?
• 부식성이 있나요?

예를 들어, DG 시리즈 펌프는 고체 입자나 부식성이 없는 액체용으로 설계되었습니다.

작동 조건 확인

중요한 조건은 다음과 같습니다:

• 액체 온도
• 입구 압력
• 시스템 요구사항

펌프 구조 이해

펌프를 선택하기 전에 다음을 확인하십시오.

• 단일 스테이지 또는 다단계 설계
• 수평 또는 수직 구조
• 흡입 유형

전체 기술 정보 검토

펌프 모델명은 첫 번째 단계일 뿐입니다. 전문가 선택에는 제품 사양, 기술 도면, 운영 요구 사항 및 제조업체 권장 사항도 고려해야 합니다.

구매자가 펌프 모델 코드를 이해해야 하는 이유는 무엇입니까?

공급업체와의 커뮤니케이션 개선

펌프 시리즈의 기본 의미를 알면 구매자가 요구 사항을 더 명확하게 설명하는 데 도움이 됩니다.

잘못된 선택 방지

펌프 분류를 이해하면 외관이나 가격만을 기준으로 펌프를 선택하는 위험이 줄어듭니다.

더욱 쉬워진 제품 비교

구매자는 구조적 차이를 이해함으로써 다양한 펌프 제품군을 보다 효과적으로 비교할 수 있습니다.

DG, D 및 CQ와 같은 펌프 모델 코드는 다양한 펌프 시리즈 또는 설계 범주를 식별하는 데 사용됩니다.

DG 시리즈 수평 다단 원심 펌프는 지정된 작동 조건에서 적절하고 깨끗한 액체를 이송하기 위한 수평, 단일 흡입, 다단 구조를 갖춘 펌프 설계를 나타냅니다.

그러나 펌프 문자만으로는 제품이 특정 용도에 적합한지 여부를 결정할 수 없습니다.

올바른 선택 방법은 펌핑 매체, 온도, 압력 요구 사항, 설치 조건 및 제조업체가 제공하는 기술 사양을 포함한 전체 작동 조건을 평가하는 것입니다.
